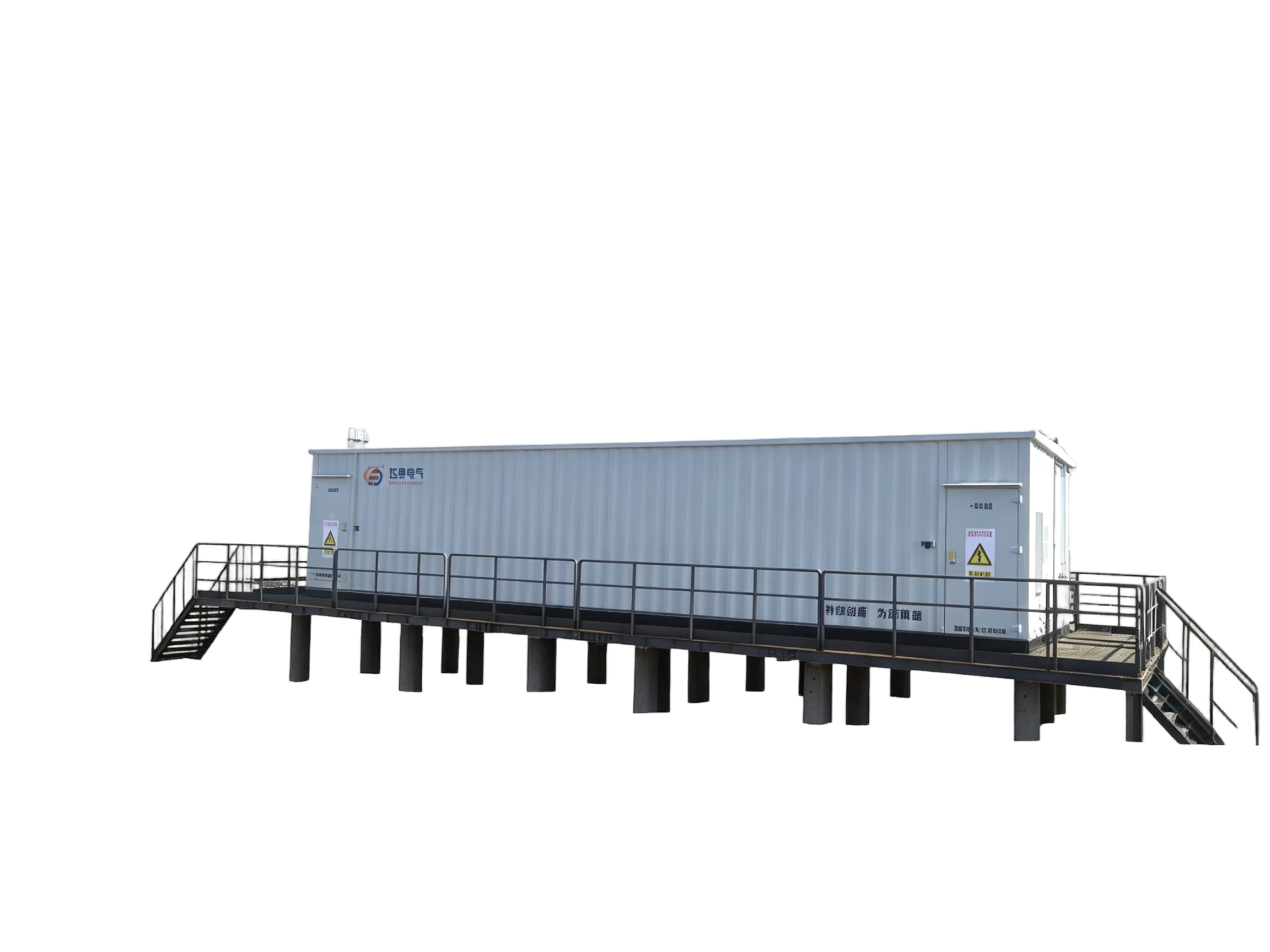

二次设备舱也叫预制舱式二次组合设备舱，是智能变电站、新能源场站的模块化户外箱体，相当于把传统变电站二次控制室搬到钢结构箱体内，工厂完成屏柜安装、接线、调试，整体运输到现场就位，只做外部线缆对接，大幅缩短建设周期。
舱内主要设备:
1. 保护测控屏柜：继电保护装置、测控装置、故障录波、VAMP 弧光保护装置
2. 通信系统：调度数据网、交换机、对时装置
3. 电源系统：直流屏、UPS 不间断电源、配电单元
4. 辅助监控：视频监控、温湿度传感器、烟感、漏水检测、门禁
5. 舱体配套：工业精密空调、照明、接地系统、消防装置
主要优势：
1. 工厂预制化：厂内接线、调试，现场只做电缆对接，工期缩短 40 60%；
2. 占地小：替代土建二次控制室，适合光伏、风电、户外变电站；
3. 环境可靠：保温、空调、消防一体化，适应严寒、沿海盐雾等恶劣户外环境；
可拆分扩容：可多个舱体拼接，公用舱、间隔舱、电源舱分开布置。
参数 | 技术指标 |
防护等级 | IP55（外壳），拼接缝≥IP55 |
主体结构 | 型钢钢结构，双层保温复合墙板，阻燃 B1 级 |
设计寿命 | ≥25 年，抗震 8 度 |
标准尺寸（GB/T36283 2018） | Ⅰ 型：6200×2800×3200mm；Ⅱ 型：9200×2800×3200mm |
环境条件 | 工作温度 40℃~+55℃，户外露天布置 |
电磁屏蔽 | 10kHz 1GHz 屏蔽效能≥60dB，抵御强电磁干扰 |
