ZN145断路器
发布时间:2020-10-20
PRODUCT DESCRIPTION
产品描述

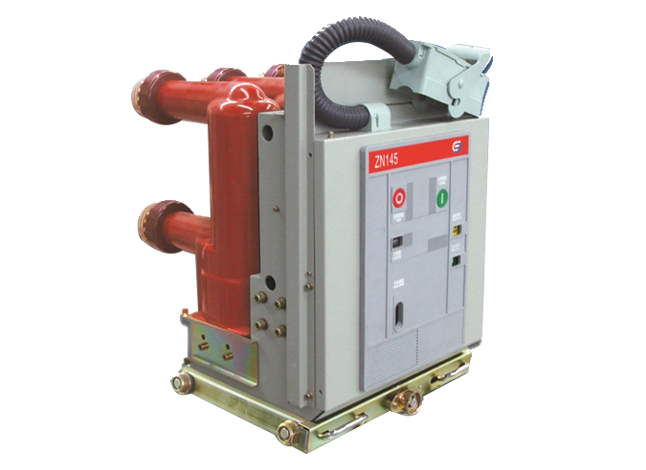

ZN145系列户内高压交流真空断路器(以下简称ZN145真空断路器)是由我公司自行研制开发的最新一代12KV真空断路器。ZN145真空断路器的极柱是将小型化低阻值灭弧室及一次主导电回路浇注在环氧树脂内,形成整体固封极柱。使断路器绝缘更可靠。对于大电流断路器采用对流通风技术,配合低阻型真空灭弧室,极大地降低了真空断路器长期工作下的温升,减少电能的损耗。

ZN145真空断路器是三相交流50HZ、额定电压12KV的户内开关设备,适用于切换各种不同性质的负荷电流及频繁操作的场所,包括关合和开断短路电流,产品可广泛应用于发电厂、变电所和工矿企业电气设备的控制和保护。

ZN145真空断路器可配用KYN28系列、KYN92A系列开关柜中。

产品按照国家标准要求完成了全部形式试验,性能达到了M2-E2-C2级水平。

ZN145真空断路器获得发明专利。

专利号:ZL  2008 1 0012412.1


技术参数
序号项目参数
1额定电压Ur【kv】12
2额定频率fr【HZ】50/60
3额定绝缘水平额定短时工频耐受电压Ud(1min)【kv】42
额定雷电电冲击耐受电压Up【kv】75
4额定电流Ir【A】630125016002000250031504000
5额定短路开断电流Isc【KA】20
25
31.5
20
25
31.5

25
31.5
40


31.5
40


31.5
40


31.5
40


31.5
40
6额定短时耐受电流(4s)IK【KA】20
25
31.5
20
25
31.5

25
31.5
40


31.5
40


31.5
40


31.5
40


31.5
40
7额定峰值耐受电流Ip【KA】50
63
80
50
63
80

63
80
100


80
100


80
100


80
100


80
100
8额定操作顺序O-0.3s-CO-180s-COIsc≤40KA
9额定电容器组开断电流【A】400、630
10额定电容器组关合涌流【KA】【HZ】20
11机械寿命   次≥20000
