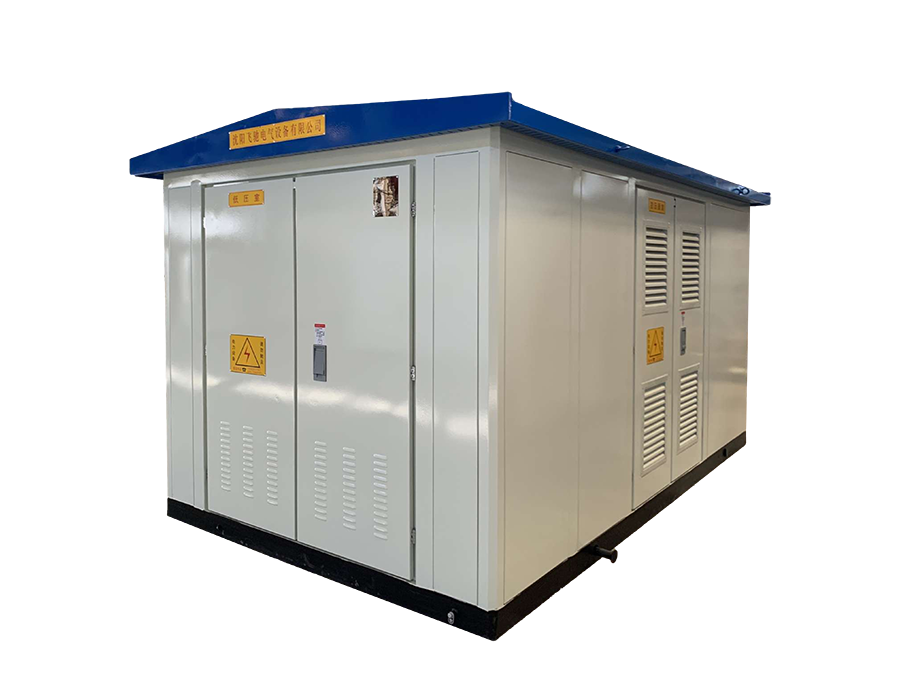

欧式箱式变电站
发布时间:2020-09-02
PRODUCT DESCRIPTION
产品描述

我公司生产的欧式箱变电压等级6KV,10kV,24KV和35KV。箱变主要由四个部分组成,高压开关柜,变压器,低压柜和壳体组成,壳体材料分为:复合板,不锈钢板,普通钢板,镀铝锌板,水泥外壳等材质组成。具有双变压器供电方案。有以下几个突出的特点:

1)单通道通风和维护设计。
2)开关柜壳体级别10K。
3)外壳强度高,顶盖具备防10级风设计结构,外壳防雨能力强。
4)沿海型产品可以设计防腐和防暴风雨设计。
5)可以设计空调型,内部整体装饰型预装式变电站。
6)变压器可以采用干式也可以采用油浸式结构。
7)运行稳定安全可靠。

8)该产品拥有国网公司一纸证明。




技术参数
高压单元项目单位参数
额定频率HZ50
额定电压KV6 10 35
工作更高 电压KV6.9 12 40.5
额定电流A400、630、1250
转移电流A1200-2000
额定短时耐受电流KA12.5(2s或4s)、16(2s或4s)、20(2s或4s)
额定峰值耐受电流KA31.5、40、50
工频耐受电压-对地和时间/隔离断口KV32/36 42/48 95/118
雷电冲击-对地和时间/隔离断口KV60/70 75/85 185/215
额定短路开断电流(限流熔断器)KA31.5
开断空载变压器容量KVA2500
额定电压KV6、10、35
变压器单元额定容量KVA30-2500
分接范围%±2*2.5%、±5%
联结组别
Yyn0、Dyn11
阻抗电压%4、4.5、6、8
额定电压V220、380、690、800
低压单元主回路额定电流A50-4000
支路电流A5-800
主回路额定短时耐受电流KA15(1s)、30(1s)、50(1s)、65(1s)
主回路额定峰值耐受电流KA30、63、110
外壳防护等级(常规产品)
高压室IP33;变压室IP23;低压室IP33
噪声水平dB≤50
外壳温升级别
10K
